Sau công đoạn cắt theo phương ngang là công đoạn cắt ngang. Phôi AAC sẽ được cắt theo phương thẳng đứng theo kích thước yêu cầu.

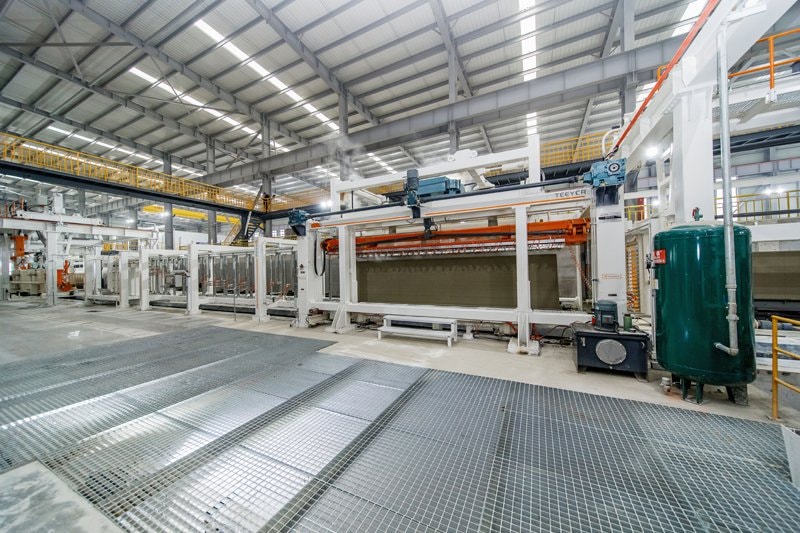

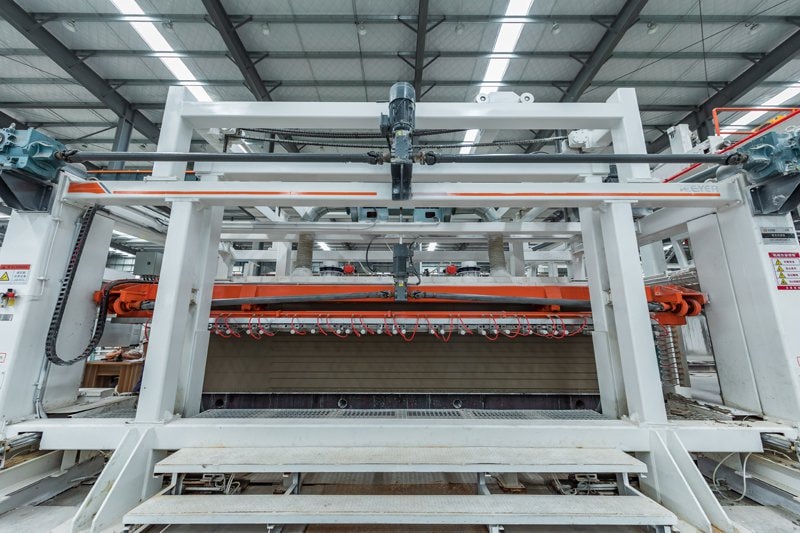

Là thiết bị cốt lõi trong dây chuyền sản xuất AAC, máy cắt bao gồm thiết bị cắt đứng và thiết bị cắt ngang, có thể cắt phôi AAC trên cả 6 mặt. Nhờ đó, gạch hoặc tấm AAC được cắt chính xác theo kích thước yêu cầu.

Đặc điểm
  • Máy cắt có kết cấu đơn giản, thiết thực, dễ lắp đặt và bảo trì.
  • Sau khi lật, phôi bê tông được đặt thẳng đứng với chiều rộng 600 mm và chiều cao 1.200 mm, nhờ đó có thể sử dụng dây cắt ngắn hơn. Dây cắt ngắn ít bị đứt hoặc lệch, giúp nâng cao độ chính xác khi cắt.
  • Xe cắt vận chuyển phôi xanh cùng tấm thành khuôn đi qua thiết bị cắt ngang cố định và dừng chính xác bên dưới thiết bị cắt đứng. Thiết bị chuyển đổi cắt nâng phôi và tấm thành khuôn lên để thực hiện cắt đứng. Trong quá trình cắt đứng, cơ cấu căng dây bằng xi lanh chuyển động qua lại. Tất cả dây cắt đều được căng bằng xi lanh khí nén.
  • Máy cắt được trang bị hệ thống điều khiển PLC và trạm vận hành thủ công.
  • Tốc độ cắt có thể điều chỉnh và đáp ứng yêu cầu sản xuất công suất lớn.
Thông số kỹ thuật
No. Hạng mục Đơn vị Thông số Ghi chú
JOF4.2M JQF4.8M JQF6.0M
1 Năng suất sản xuất m³/year 10×104~15×104 20×104~25×104 30×104~35×104 Annual production
2 Kích thước phôi m 4.2 ×1.2 ×0.6 4.8 ×1.2 ×0.6 6.0 ×1.2 ×0.6
3 Độ chính xác cắt mm ±2, ±1, ±1 ±2, ±1, ±1 ±2, ±1, ±1 Length, width, height
4 Thời gian cắt Min/mould ≤5 ≤6 ≤6
