Xe cắt vận chuyển tấm thành khuôn và phôi AAC đến khu vực gia công mộng âm dương để cắt hai cạnh của phôi. Thông thường, chiều rộng của gạch AAC là 600 mm và chiều rộng của tấm AAC là 608 mm. Đối với tấm AAC, sẽ thực hiện thêm công đoạn gia công mộng âm dương.

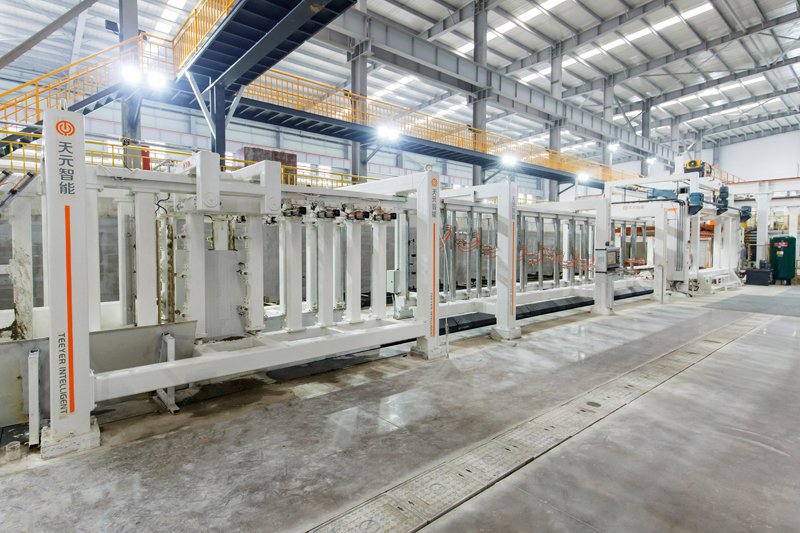

Thiết bị phay mộng âm dương có thể được sử dụng trong sản xuất gạch và tấm AAC. Đặc biệt trong dây chuyền sản xuất tấm AAC, đây là một thiết bị quan trọng và cần thiết. Các dao phay tạo mộng âm và mộng dương được lắp trên trụ và có thể thay đổi phù hợp với từng loại tấm. Quá trình gia công được điều khiển bằng hệ thống PLC.

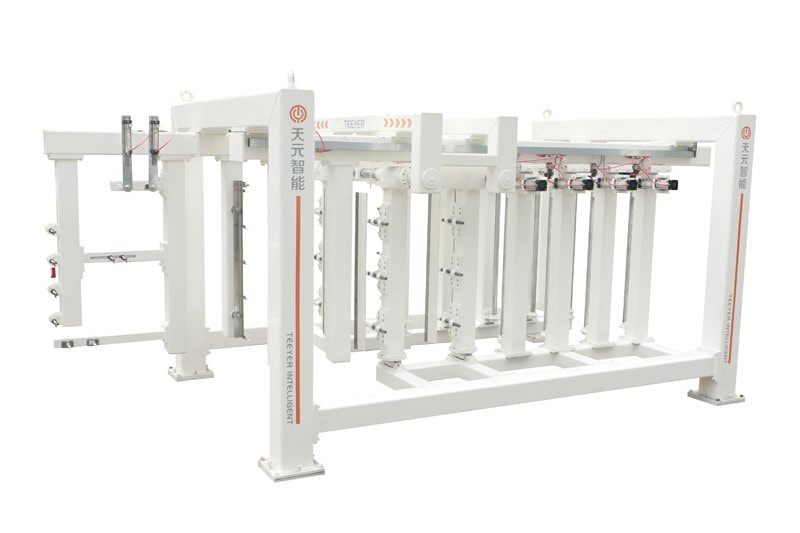

Thiết bị phay mộng âm dương gồm trạm phay sơ bộ, trạm phay thứ hai và các cơ cấu kẹp kiểu con lăn tương ứng. Cụ thể, trạm phay sơ bộ được trang bị hai loại dao phay dùng để tạo hình. Dao phay được đưa đến vị trí gia công nhờ chuyển động của cơ cấu con lăn. Trạm phay thứ hai dùng để gia công các rãnh có độ sâu 1–3 mm trên bề mặt AAC; độ sâu thực tế phụ thuộc vào độ giòn và hình dạng bề mặt của bê tông.
