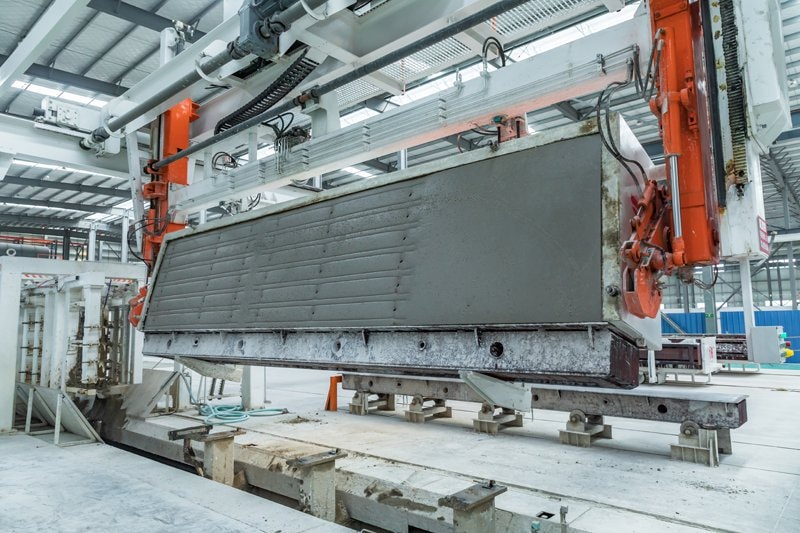

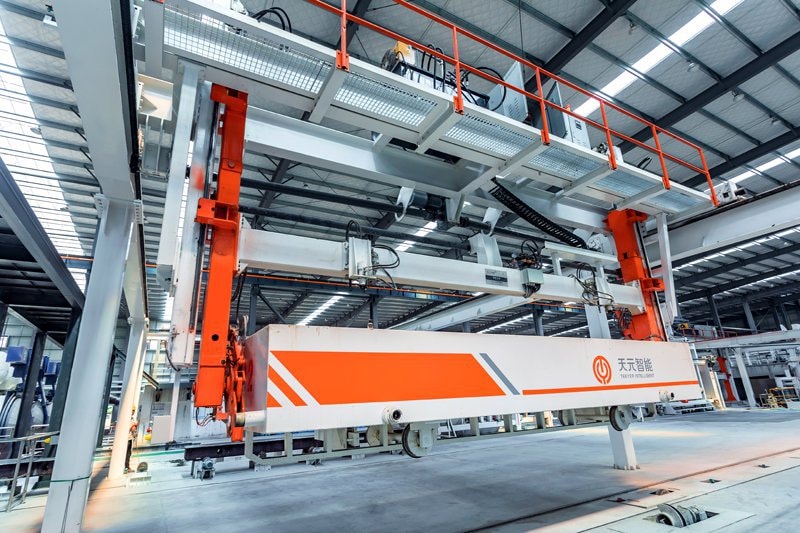

Sau công đoạn dưỡng hộ trước khi chưng áp, khuôn được chuyển đến khu vực nâng lật. Thiết bị nâng lật khuôn sẽ kẹp và xoay khuôn 90°. Sau đó, tay kẹp điều khiển bằng hệ thống thủy lực sẽ mở ra để đặt tấm thành khuôn cùng phôi AAC lên xe cắt. Phần khuôn rỗng sau đó được đưa trở lại dây chuyền vận chuyển tấm thành khuôn, lắp ghép với một tấm thành khuôn khác để tạo thành khuôn hoàn chỉnh, sẵn sàng cho lần rót phối liệu tiếp theo.

Bàn lật được lắp đặt ở cuối công đoạn cắt, dùng để loại bỏ phế liệu ở mặt trên và mặt dưới của phôi AAC. Thiết bị gồm bàn lật, trụ dẫn hướng, hệ thống thủy lực và hệ thống điều khiển.

Phôi bê tông sau khi cắt cùng với tấm thành khuôn được thiết bị nâng bán thành phẩm chuyển lên bàn lật. Sau đó, tấm thành khuôn được cố định, còn phôi được hệ thống thủy lực lật 90°, giúp phế liệu tự động rơi xuống. Sau khi hoàn tất, bàn lật trở về vị trí ban đầu và nhả tấm thành khuôn.

Để nâng cao độ tin cậy của bàn lật, chúng tôi sử dụng xi lanh thủy lực chất lượng cao. Nhờ đó, bàn có thể lật ổn định, đồng bộ và điều chỉnh được tốc độ lật. Toàn bộ quá trình lật không cần sử dụng cầu trục và chỉ yêu cầu rất ít thao tác từ người vận hành.
